ARRANQUE ESTRELLA -TRIÁNGULO EN UN MOTOR TRIFÁSICO ASÍNCRONO EN CADe_SIMU

 CONEXIÓN TIPO ESTRELLA:

La conexión en estrella se realiza usando un punto en común a las tres línes de fase, dicho sea de paso ese punto es el neutro.

La conexión tipo estrella presenta las siguientes características:

• En el punto de unión de las tres líneas los voltajes se anulan, produciendo un voltaje de 0 voltios; a este punto se le conoce como el punto neutro.
• Al voltaje medido entre dos líneas cualesquiera se les conoce como voltaje de líneas.
• A los voltajes medidos entre una línea cualesquiera y el neutro, se les conoce como voltajes de fase o voltajes en la carga.
• Cuando se desconecta alguna de las fases, solamente se afecta a la carga que esa línea está alimentando.
• La corriente que demanda la línea, es también la corriente que consume la carga.

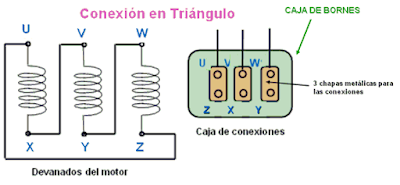

CONEXIÓN TIPO DELTA O TRIÁNGULO:

 La conexión de tipo delta es una conexión muy usada debido a la ausencia del neutro, lo cual permite poner o quitar cargas en una sola fase.

La conexión tipo delta o triángulo presenta las siguientes características:

• A los voltajes medidos entre dos líneas cualesquiera, se les conoce como voltajes de líneas.
• En este caso el voltaje de línea es también el voltaje de fase, ya que todo el voltaje de línea se aplica a cada carga.
• Cuando se desconecta alguna de las fases, 2 cargas son afectadas; reduciendo así sus voltajes a la mitad.
• La corriente que demanda cada carga es menor a la corriente de línea.
• Las cargas conectadas en delta reciben mayor voltaje que las cargas conectadas en estrella.

              Link --->    ARRANQUE ESTRELLA-TRIÁNGULO
